石墨電極抗氧化涂料

將含有納米級超細陶瓷微粉的混合物均勻分散于水溶液中制備而成的水性無機涂料，在高溫石墨基材表面具有優異的附著力，具有用時短、易施工等特點，該產品主要成分為SiO2、Al2O3、Cr2O3、ZrO2，主要元素成分為Si、Zr、Cr(III)、Al、O等，粘結劑為改性水玻璃。

用途

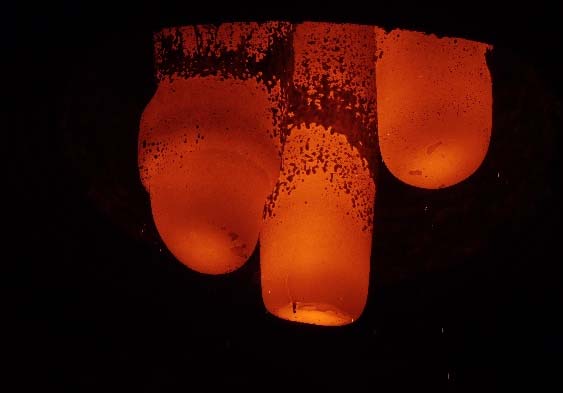

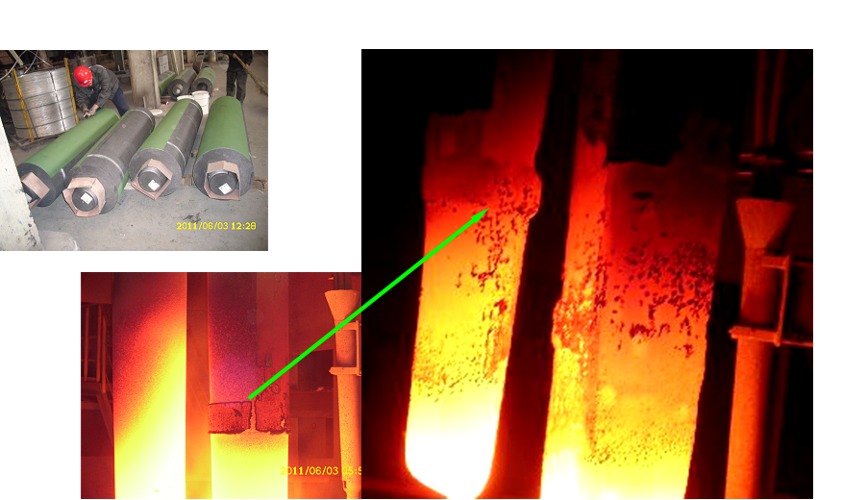

應用于鋼鐵LF精煉工序時可大幅度減少電極的側面高溫氧化，顯著降低電極消耗。

在采用冷接內外處理方式可降低電極消耗20~30%;

在采用熱接預涂方式時降低電極消耗15~25%;

同時可降低電耗3~6%。

外觀：A組份為綠色液體；B組份為偏白色粉末

混合比

A組份（液體）；B組份（粉末）=1.86:1（重量比，出廠產品已按比例分裝），使用前將B組份（粉末）混入A組份（液體），攪拌均勻即可。

特點

以水為稀釋劑、不含揮發性有機溶劑；

涂層起效溫度范圍擴展至600~1450℃，完全隔絕氧氣分子，使其無法通過涂層與石墨基材反應；

涂層具有優異的附著力和抗熱震能力，可經受劇烈溫度波動如水冷而不炸裂或剝落；

場地要求小（<10m²）、施工簡單，涂刷快捷、無需行車長時間配合；涂層干燥快速，施工完后

30分鐘即可上爐使用，不影響電極的庫存周轉和正常生產活動；

涂料用量少，每平方米電極表面僅需1.6kg涂料，涂層厚度小于0.5mm，不影響電極夾持；

涂層表面經過自潤滑處理，熔渣不易粘附，涂層的起效時間延長。

包裝規格：PE塑料廣口桶密封包裝

貯存：存放于干燥、陰涼的地方，避免受熱和陽光直接照射，包裝容器須保持密閉

保質期：1年

單位用量：1.6~1.65kg/m2

施工方法：刷涂
